Кронштейн для печатной платы чуть не сорвал заказ на 550 000 долларов — когда прецизионные компоненты стали «последней линией защиты» для высококачественных проекторов.
Реальный пример из практики работы с прямым клиентом — западным брендом.
Введение: Почему премиум-бренды платят в 10 раз больше за кронштейн для печатной платы?
В производстве бытовой электроники существует укоренившееся заблуждение: конструкционные детали = стандартные детали = побеждает тот, у кого дешевле.
Но любой инженер-разработчик аппаратного обеспечения, имевший опыт запуска высококлассных продуктов, знает лучше.Кронштейн для крепления на печатной плате— это не просто взаимозаменяемый кусок листового металла, который можно заменить одним только ценовым фактором. Он тесно и необратимо связан с надежностью продукта при падении, целостностью сигнала, соответствием требованиям ЭМС и теплоотводом. Действительно высокоточный кронштейн обеспечивает ценность на порядки выше, чем стоимость самого сырья. Небрежное изготовление может стоить вам всего запуска.

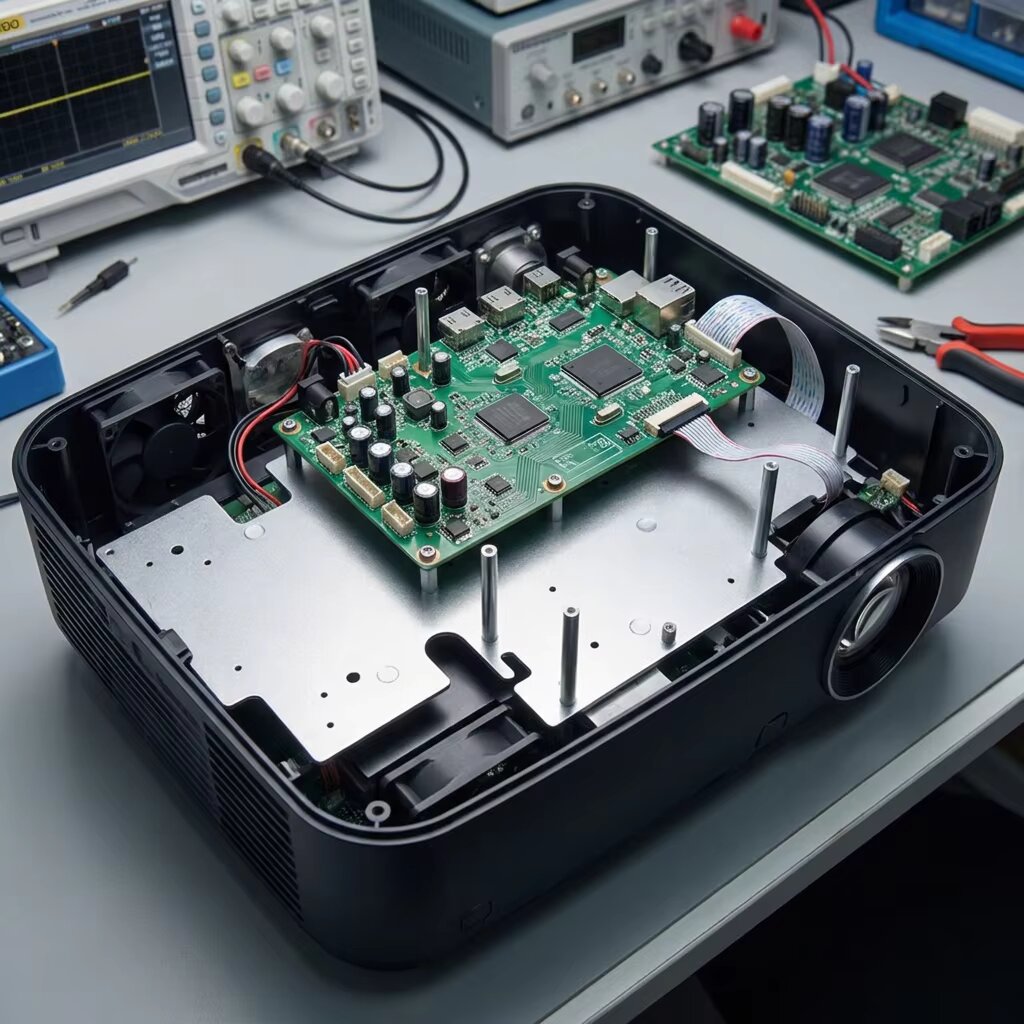

В этой статье подробно описывается реальное сотрудничество с премиальным западным брендом проекторов — тем, кто конкурирует по качеству изображения и надежности, а не по цене — и показано, как прецизионный кронштейн для печатной платы превратился из второстепенного элемента в последнюю линию защиты продукта.
Глава 1: Производственный кризис на сумму 550 000 долларов
Профиль клиента
Client C — это бутиковый бренд проекторов со штаб-квартирой в Калифорнии, специализирующийся исключительно на рынке высококачественных домашних кинотеатров. Их флагманский продукт: 4K-проектор с тремя лазерами и сверхкоротким фокусным расстоянием, продающийся по цене 3499 долларов, с годовым объемом продаж около 50 000 единиц. Позиционирование их бренда напрямую конкурирует с премиальными линейками Sony и JVC. Их основная целевая аудитория — это энтузиасты домашних кинотеатров, те, кто замечает даже один битый пиксель на 120-дюймовом экране.
В отличие от большинства брендов, клиент C не работает через ODM-партнеров. У них есть собственная команда по управлению цепочкой поставок, и они закупают компоненты напрямую у тщательно отобранной глобальной базы поставщиков. Производство конструкционных деталей — из листового металла, литье под давлением, литье под давлением — осуществляется непосредственно собственной командой инженеров-механиков бренда.
Кризис настиг
В ходе заключительного этапа проверки надежности перед запуском серийного производства нового продукта в конце 2023 года подряд были выявлены три критических отказа:
1.Первая неудача: тест на падение. В соответствии с внутренним стандартом надежности бренда, который превосходит минимальные требования FCC и CE, устройство было подвергнуто испытанию на падение с высоты 1,0 м с шести сторон. Плата драйвера DMD сместилась на 0,35 мм относительно оптического модуля. Для проектора 4K стоимостью 3499 долларов это катастрофа. Смещение пикселей на микронном уровне увеличивается до видимых человеку артефактов на 120-дюймовом экране.
2.Сбой №2: Ухудшение целостности сигнала HDMI 2.1. Во время тестирования передачи 4K@120Hz в полном диапазоне частот, гибкий шлейф FPC между дочерней платой HDMI и материнской платой подвергся дополнительному изгибающему напряжению из-за микродеформации кронштейна. Это привело к замыканию глазковой диаграммы в высокочастотных диапазонах. Симптом, с которым сталкивается пользователь: «периодические черные экраны на 1-2 секунды». Пользователи высококлассных домашних кинотеатров категорически не терпят никаких прерываний изображения.
3.Сбой №3: Сбой в системе терморегулирования. При работе всех трех лазерных источников света на полной мощности температура платы драйвера DMD могла достигать 78°C. Оригинальный кронштейн устанавливал плату драйвера вплотную к плате блока питания с зазором всего 2,5 мм — классический пример локального перегрева. После 3 часов непрерывной работы температура платы драйвера превысила 90°C, что привело к снижению яркости из-за перегрева и падению на 30%.
Анализ первопричин, выявленных в проекте первоначального поставщика.
| Область отказа | Оригинальный дизайн и производительность | Первопричина |
| Точность позиционирования | Относительное отклонение платы DMD относительно оптического модуля составляет ±0,2 мм. | Однопозиционная штамповка + ручное позиционирование; отсутствие единой системы базовых точек, отсутствие системы геометрических допусков и посадок. |
| Структурная жесткость | Пластическая деформация 0,35 мм при падении с высоты 1,0 м. | SPCC 1,0 мм, без элементов жесткости; первая собственная частота всего 52 Гц. |
| Терморегулирование | Плата драйвера перегрелась на 15°C. | Конструкция кронштейнов совершенно не согласовывалась с тепловым расчетом; она была продиктована исключительно удобством сборки. |
| Поддержка прокладки кабелей | Гибкая гибкая рама без опоры, пролет 38 мм; отсутствует опора посередине пролета. | При проектировании кронштейна полностью игнорировались требования к радиусу изгиба высокоскоростной гибкой печатной платы и снятию напряжений. |
| Электромагнитное заземление | Сопротивление заземления значительно варьировалось на разных печатных платах, достигая пика в 25 мОм. | Отсутствует единая сеть заземления; используется одноточечный винтовой контакт. |
Красная линия бренда
Вице-президент клиента по техническим вопросам был недвусмысленен: все три проблемы должны быть решены в течение трех недель, в противном случае будет запущен процесс оценки резервных поставщиков, и запуск продукта задержится как минимум на квартал.
Для клиента C это означало следующее:
Первые 5000 единиц, заказанных по предварительным договорам, находятся под угрозой невыполнения обязательств по доставке (стоимость заказа около 550 000 долларов США).
Возможность вывода нового продукта на рынок в упущенную пользу конкурентам может привести к потере примерно 300 000 долларов США на первоначальные затраты на оснастку и НИОКР, которые рискуют стать безвозвратными расходами.
Когда команда по управлению цепочкой поставок клиента C нашла нас через отраслевые контакты, первоначальный поставщик уже предпринял две попытки внесения изменений в штампы — ни одна из них не прошла внутреннюю проверку бренда. Оставалось восемнадцать дней.
Глава 2: Не замена кронштейна — перепроектирование системы
Шаг 1: Междисциплинарный анализ причин отказов (48 часов)
Получив от клиента полный комплект деталей, 3D-модель сборки и полные протоколы испытаний, мы не стали прибегать к САПР. Сначала мы создали полную модель сборки методом конечных элементов и подошли к решению задачи с трех параллельных сторон:
Структурная динамика
1: Модальный и гармонический анализ отклика сборки кронштейн-оптический модуль-печатная плата. Была определена первая собственная частота исходного кронштейна на уровне 52 Гц — точно в пределах доминирующего энергетического диапазона вибраций при транспортировке грузов (20-80 Гц). Это являлось физической первопричиной смещения при испытании на падение.
Теплогидравлическое моделирование
2: Было смоделировано влияние кронштейна на внутренний воздушный поток с учетом расположения вентиляторов и конструкции воздуховодов устройства. Подтверждено, что плата драйвера находилась в мертвой зоне, а зазор в 2,5 мм до платы блока питания создавал тепловую связь, которая усугубляла проблему.
Анализ целостности сигнала
3: Смоделированы радиус изгиба и условия поддержки кабеля HDMI 2.1 FPC. Подтверждено, что основной причиной затухания на высоких частотах является участок длиной 38 мм без поддержки, превышающий рекомендуемые проектные параметры для кабеля FPC при скорости передачи данных 48 Гбит/с.
Приведенный нами вывод глубоко затронул инженерную команду клиента C:
Проблема заключалась не в материале кронштейна. Необходимо было переосмыслить всю внутреннюю конструкцию. Если бы мы просто заменили материалы, не переделывая компоновку, даже при неограниченном бюджете удалось бы решить максимум 40% проблемы. Нам нужно было переосмыслить роль кронштейна в системе.

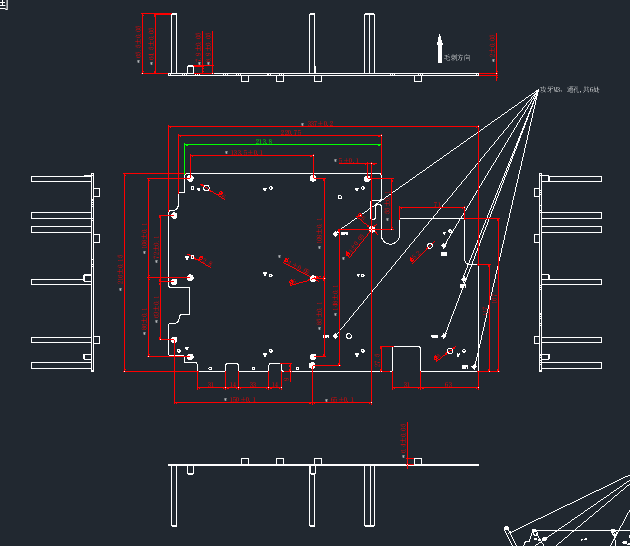

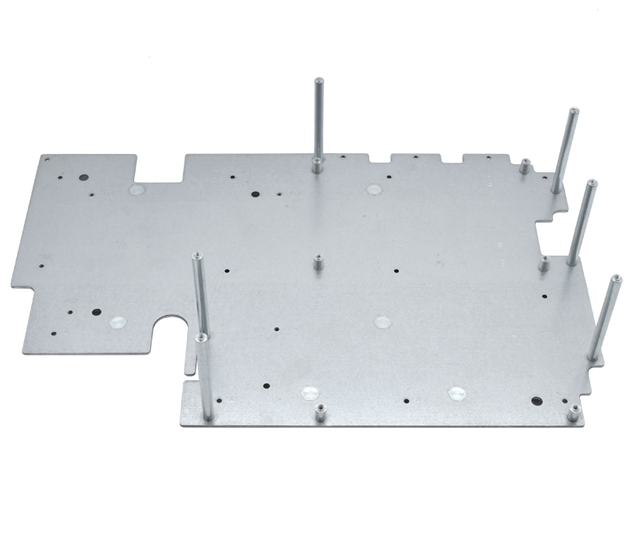

Шаг 2: Перепроектирование — пять ключевых инженерных решений
| Проектное решение | Конкретное решение | Инженерное обоснование |
| модернизация материалов | Нержавеющая сталь SUS301, толщина 1,5 мм. | Предел текучести ≥330 МПа; предел усталости примерно в 3 раза выше, чем у SPCC. Нержавеющая сталь SUS301 в холоднодеформированном состоянии (от полутвердого до полностью твердого) обеспечивает исключительные антирелаксационные свойства без последующей термообработки — это критически важно для точек крепления печатных плат, которые должны сохранять усилие предварительной нагрузки в течение многих лет термических циклов. |
| Модальная оптимизация | 5 рельефных ребер жесткости + 3 загнутых фланца + локально утолщенные выступы | Целевая первая собственная частота ≥120 Гц. Глубина и расстояние между ребрами определены путем топологической оптимизации; жесткость увеличилась примерно на 190% при увеличении веса всего на 9%. |
| Перепроектирование тепловой схемы | Плата драйвера установлена отдельно на основном воздухозаборнике; зазор для блока питания увеличен с 2,5 мм до 14 мм. | Новое специальное вентиляционное окно в кронштейне; прямой путь воздушного потока к задней стороне платы драйвера. Моделирование предсказало снижение пиковой температуры платы драйвера с 90°C до 68°C. |
| Встроенная поддержка прокладки кабелей | В кронштейн интегрированы пазы для крепления кабеля и изогнутые направляющие; радиус изгиба гибкой печатной платы ≥8 мм. | Штамповка + локальная обработка кромок для создания гладких направляющих поверхностей кабеля непосредственно в листовом металле. Гибридная гибкая печатная плата полностью поддерживается по всей длине — никаких неподдерживаемых участков. |
| Единая сеть заземления | Сквозные пружинные контакты заземления из бериллиево-медного сплава; сопротивление всех 5 печатных плат к основному заземлению ≤2 мОм. | Пружинные контакты из бериллиевой меди демонстрируют гораздо меньшую релаксацию напряжений при длительном воздействии высоких температур, чем стандартная фосфористая бронза. Это увеличивает стоимость на 0,12 доллара за единицу, но гарантирует прохождение проверки на электромагнитную совместимость с первого раза. |
Шаг 3: Экстремальная проверка
1.5 прототипов, изготовленных методом лазерной резки, доставлены за 6 дней.
2.Клиент C завершил полную валидацию в своей лаборатории в США:
(1).Падение с высоты 1,0 м с шести сторон: смещение платы DMD уменьшилось с 0,35 мм до 0,03 мм (улучшение на 91,4%).
(2).Диаграмма глаз 4K@120Hz HDMI 2.1: все частотные диапазоны пройдены с достаточным запасом.
(3).3 часа непрерывной работы на полной мощности: температура платы драйвера стабилизировалась на уровне 67°C (целевой показатель ≤75°C).
(4).Предварительное сканирование на электромагнитную совместимость (FCC Part 15 Class B): прохождение первого этапа.
(5).Тест на вибрацию с использованием синусоидального сигнала (10-500 Гц, 3G): аномалии резонанса отсутствуют.

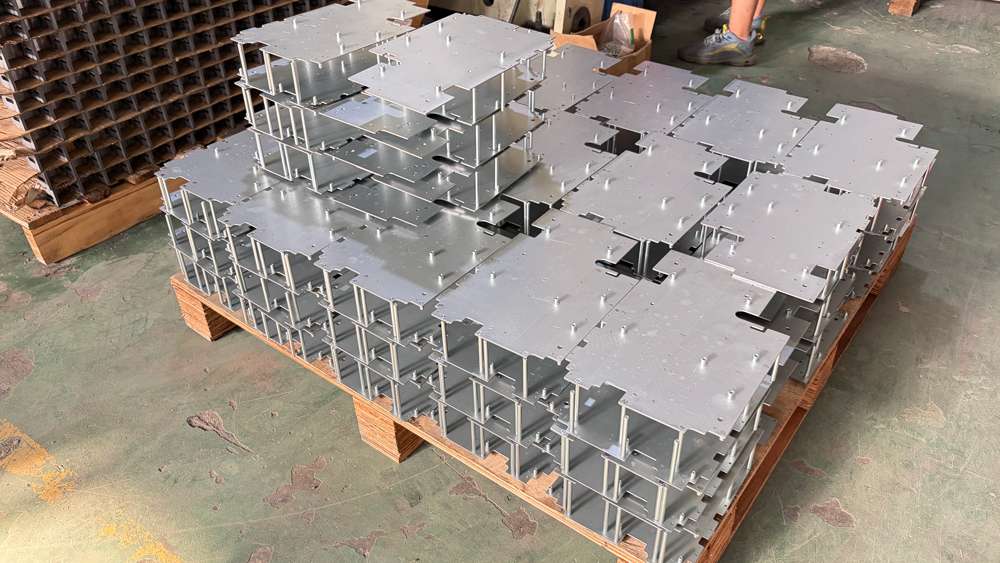

Глава 3: Производственные данные
| Метрическая система | Оригинальный дизайн | Наш дизайн |
| Материал/толщина кронштейна | SPCC 1,0 мм | SUS301 1,5 мм |
| Первая собственная частота | 52 Гц | 128 Гц |
| Смещение платы DMD при падении в ходе испытания на удар | 0,35 мм | 0,03 мм |
| Рабочая температура платы драйвера | 90°C | 67°C |
| Максимальное сопротивление заземляющей сети | 25 мОм | 1,8 мОм |
| Цена за единицу товара в ценовом диапазоне | 1,50 доллара | 15,80 долларов |
| стоимость оснастки | 8000 долларов | 35 000 долларов США |
| Выход продукции первой партии | 91% | 99,8% |
Цена на кронштейн выросла в 10 раз. Но новый продукт был запущен в срок. Все 5000 предварительно заказанных единиц были отгружены вовремя. Репутация бренда на североамериканском рынке проекторов премиум-класса осталась незапятнанной.
Доля кронштейна в общей стоимости комплектующих выросла с 0,04% до 0,45%. Для этого увеличения стоимости на 0,41% клиент C выбрал решение, которое с первой попытки прошло все тесты на надежность. Для компании, чей бренд основан на принципах «максимальное качество изображения и максимальная надежность», это решение не вызвало никаких сомнений.
Глава 4: Почему премиальные бренды платят за прецизионные конструкционные компоненты
Этот случай выявляет три истины, которые большинство рамок закупок упускают из виду:
1.Истина №1: В автомобилях премиум-класса инженерный запас не является необязательным.
Проектор стоимостью 3499 долларов предполагает от пользователя не «отсутствие проблем в течение гарантийного периода», а «сохранение заводского уровня производительности в течение 5-8 лет». В этом ценовом сегменте конструктивные элементы не могут быть спроектированы «едва-едва достаточными». Они должны иметь значительный запас прочности, чтобы поглощать непредсказуемые нагрузки, вибрации и температурные колебания, характерные для реальных условий эксплуатации.
Оплата маржи — это, по сути, оплата страховки ценовой власти бренда.
2.Истина №2: Дешевизна конструкционных деталей оплачивается репутацией бренда.
Когда выходит из строя кронштейн за 1,50 доллара, прямые затраты могут ограничиться одним гарантийным ремонтом. Но для премиального бренда реальные затраты — это сообщение пользователя на форуме AVS или в r/hometheater на Reddit: «Контроль качества у этого бренда сомнительный». В сообществах энтузиастов один негативный фактор влияет на сотни решений о покупке. Для небольшого бренда, успех которого зависит от отзывов, не существует мелких рисков, связанных с качеством — есть только ноль и один.
3.Истина №3:Точная обработка листового металла– это не вопрос материалов, а вопрос инженерного мастерства.
Окончательную ценность кронштейна никогда не определяет рыночная цена стали за килограмм. Это инженерные возможности поставщика по следующим параметрам:
(1).Понимание режимов отказов продукта на системном уровне
(1).Моделирование конструкций, тепловое моделирование и модальный анализ — выявление проблем на этапе проектирования.
(2).Прогнозирование производственных рисков до создания первого прототипа, а не полагание на 100% контроль качества на выходе для выявления дефектов на этапе производства.
(3).Возможность вести прямые инженерные переговоры с командами, занимающимися аппаратным обеспечением, тепловыми процессами и электромагнитной совместимостью, — на их языке.
Клиенты, готовые платить за эти возможности, — это те, кто действительно понимает ценность производства. И эти клиенты не измеряют вашу цену в долларах за килограмм.
Глава 5: Присылайте нам свои чертежи. Давайте начнем инженерную дискуссию.
Мы — производитель прецизионных конструкционных элементов из листового металла для высококачественной бытовой электроники, ориентированный на инженерные решения. Наша основная команда состоит из специалистов из отделов структурного проектирования и моделирования ведущих заводов. Мы конкурируем не за счет объемов, а за счет глубокого инженерного анализа.
| Возможности | Спецификация |
| Диапазон материалов | SPCC, SECC, SUS304, SUS301, AL5052, AL6061, медные сплавы, BeCu; толщина 0,3-4,0 мм |
| Возможности моделирования | ANSYS – статика/динамика конструкций, Fluent – тепло- и гидродинамика, модальный и гармонический отклик, топологическая оптимизация. |
| Точность штамповки | Критический диаметр отверстия / истинное положение ±0,02 мм |
| Точность изгиба | Допуск по углу ±0,2° (CPK ≥ 1,67) |
| Отделка поверхности | Никелирование (химическое/электролитическое), пассивация нержавеющей стали, анодирование, электролитическое покрытие, дакромет, PVD. |
| Обработка микропризнаков | Заклепочные шпильки/гайки, нарезание резьбы в штампе (M1.6-M4), прецизионные тисненые ребра, пружинно-контактная клепка из бериллиевой меди. |

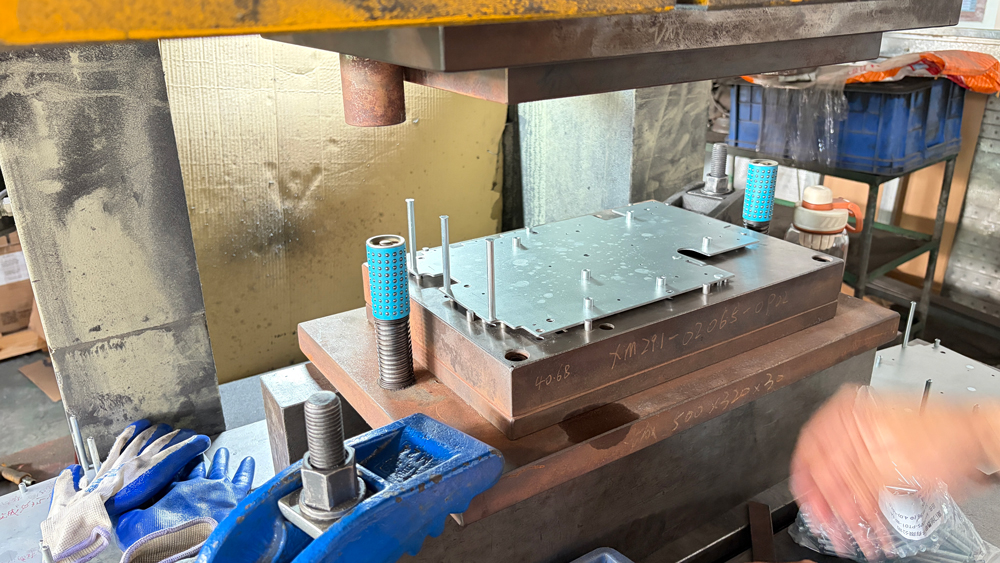

| Возможности штамповки | Последовательный штамп, до 18 станций; ресурс штампа 2-5 миллионов ходов. |
| Сроки разработки прототипа | Изготовление образцов методом лазерной резки: 3-5 рабочих дней; изготовление мягкой оснастки: 7-10 рабочих дней; изготовление производственной оснастки: 15-25 рабочих дней. |
| Производственная мощность | 2 млн ходов в месяц (высокая точность); 1 млн ходов в месяц (сверхвысокая точность ±0,02 мм) |
| Система качества | Сертификация ISO 9001:2015, IATF 16949 в процессе; соответствие требованиям RoHS/REACH; полный отчет FAI по размерам. |
| Минимальный объем заказа | Изготовление опытных образцов начинается от 5 штук; серийное производство — от 10 000 штук. |
Следующие шаги
Если вы разрабатываете продукт с чрезвычайно высокими требованиями к надежности — проекторы премиум-класса, медицинское оборудование для визуализации, прецизионные приборы —пришлите нам свои чертежи.
Что включить:
1. 3D-файлы (STEP/IGS) с контекстом сборки.
2. Стандарты испытаний на надежность (высота падения, спектр вибрации, диапазон температур, целевой срок службы)
3. Текущие инженерные узкие места или целевые показатели производительности.
Мы ответим в течение 48 часов, предоставив подробную смету и оценку технической осуществимости. Никаких бюрократических процедур согласования. Инженер общается с инженером.
