От спецификаций дисплея и печатной платы до готового корпуса — индивидуальный корпус для дисплея 10,1 дюйма

Проблема

У вас есть модуль дисплея, печатная плата и чёткое видение продукта, но отсутствует корпус, объединяющий всё это.

При этом рынок отказывает вам тремя способами: мастерские по обработке листового металла выполняют резку металла строго по вашему чертежу, но не занимаются его проектированием; производители оснастки запрашивают десятки тысяч долларов США за изготовление пресс-формы и требуют годовой объём выпуска не менее 10 000 единиц; дизайн-студии создают визуально привлекательные рендеры, но не предоставляют конструкторскую документацию с размерами для производства.

Что мы делаем

Мы преобразуем габаритные размеры вашего дисплея и печатной платы в готовый к серийному производству корпус.

Вы отправляете два документа: техническое описание модуля дисплея и контур печатной платы. Остальное — от проектирования до отгрузки — выполняем мы.

1. Техническая оценка

Мы сопоставляем ваше техническое описание дисплея (контур LCM, активная область, положение гибкого кабеля) с расположением разъёмов на вашей печатной плате. До начала механической обработки мы выявляем возможные помехи при сборке, накопление допусков и конструктивные слабые места — тем самым исключая как минимум два цикла доработок на более поздних этапах.

2. DFM-проектирование

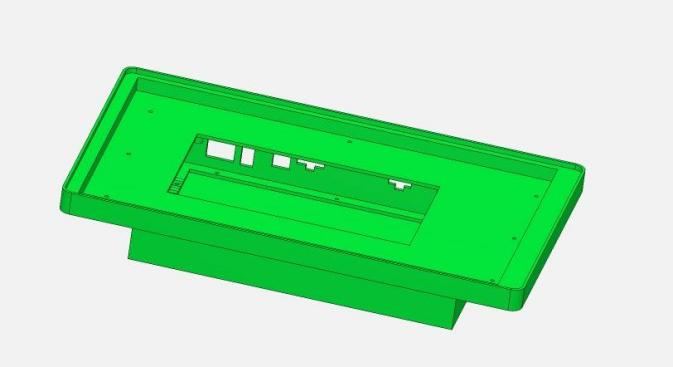

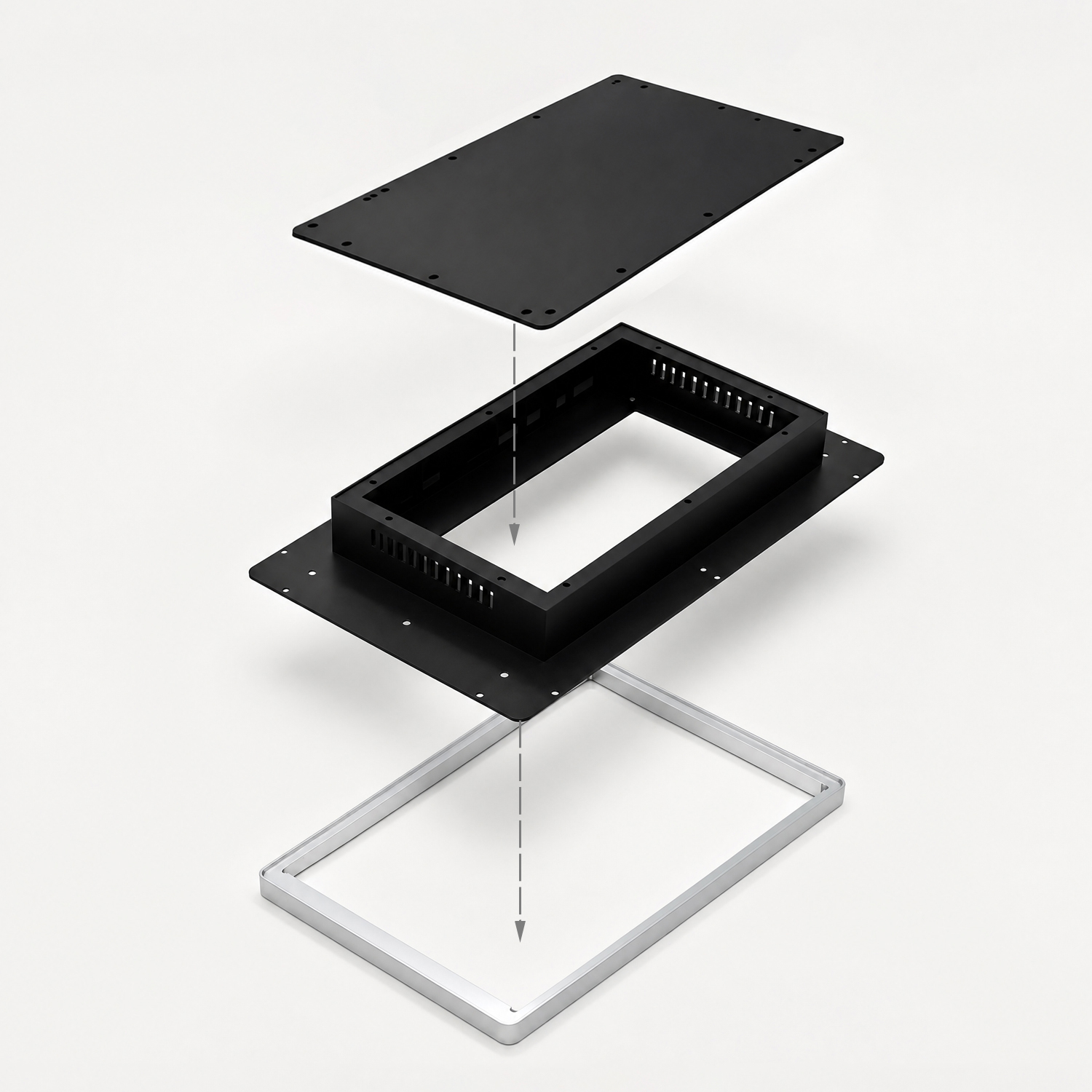

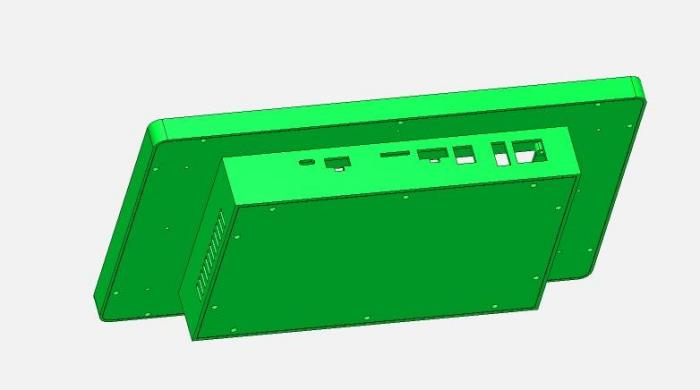

Мы предоставляем 3D-модель и 2D-чертежи для производства: окно передней рамки, выступы для крепления печатной платы, точки установки латунных вставок M3, вырезы для интерфейсных разъёмов, вентиляционные прорези и способ крепления — все критические размеры указаны с допусками и готовы к использованию на производстве.

3. Подтверждение чертежа

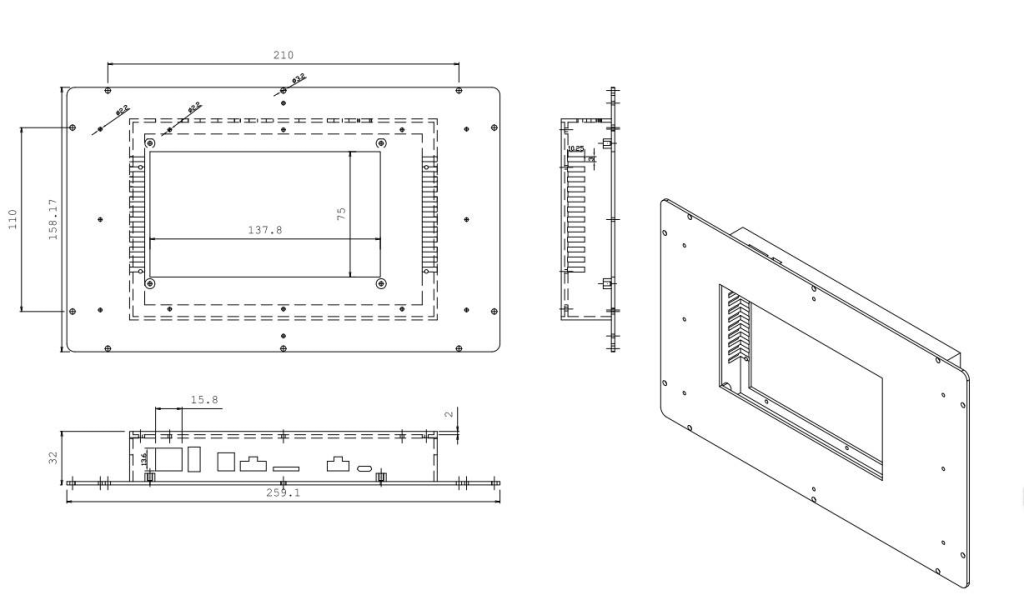

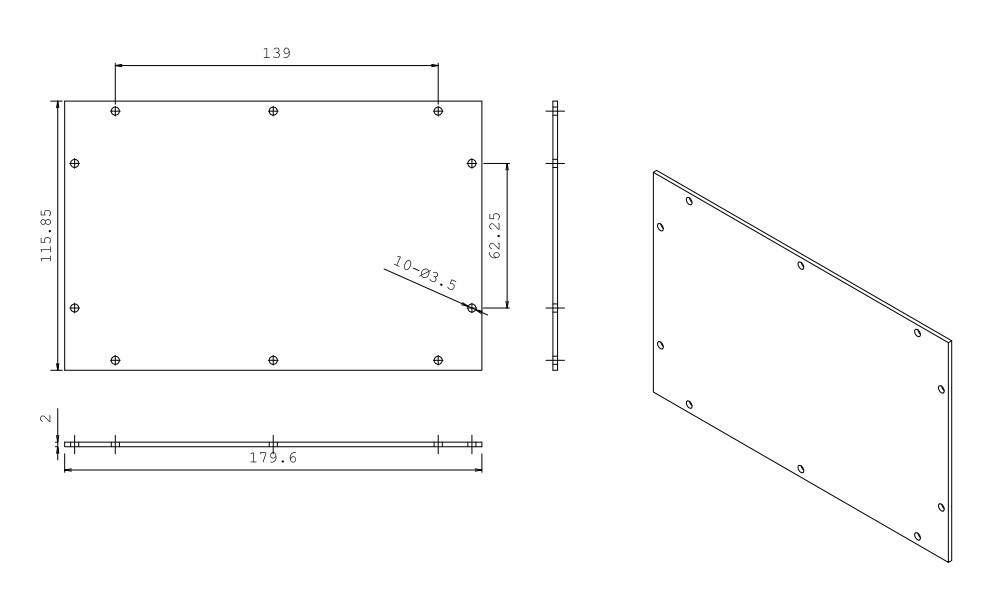

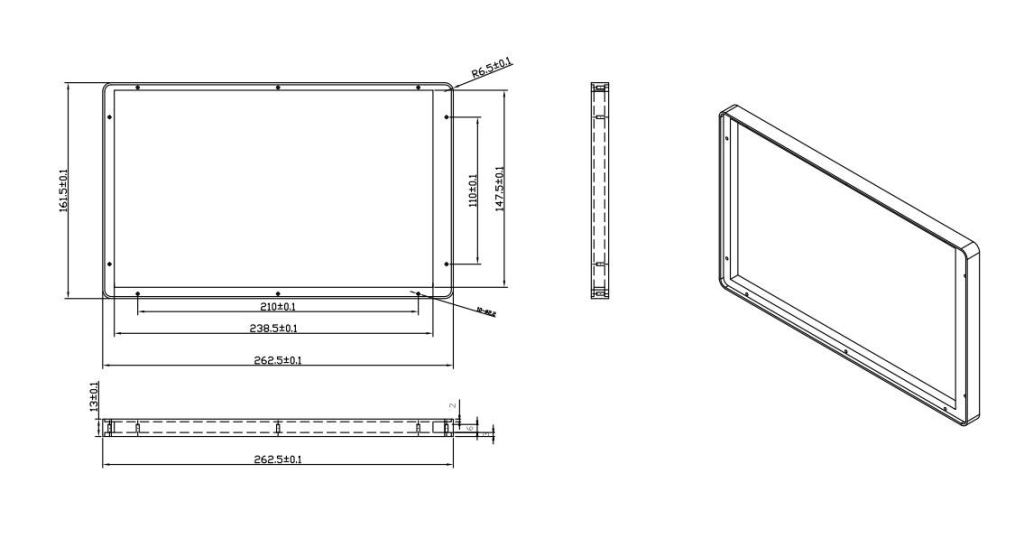

Вы получаете 2D-чертежи с указанием размеров (критические размеры ±0,1 мм) для поэлементного согласования. Ни один элемент не подвергается механической обработке до получения от вас письменного подтверждения.

4. Производство

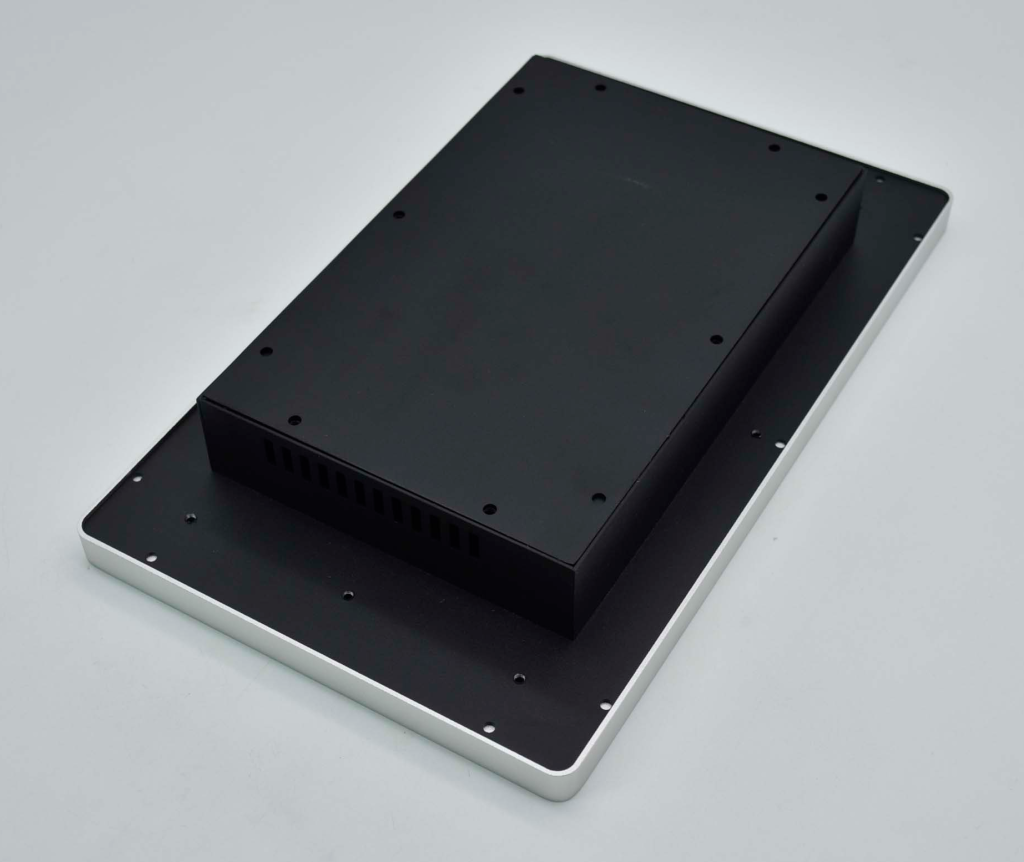

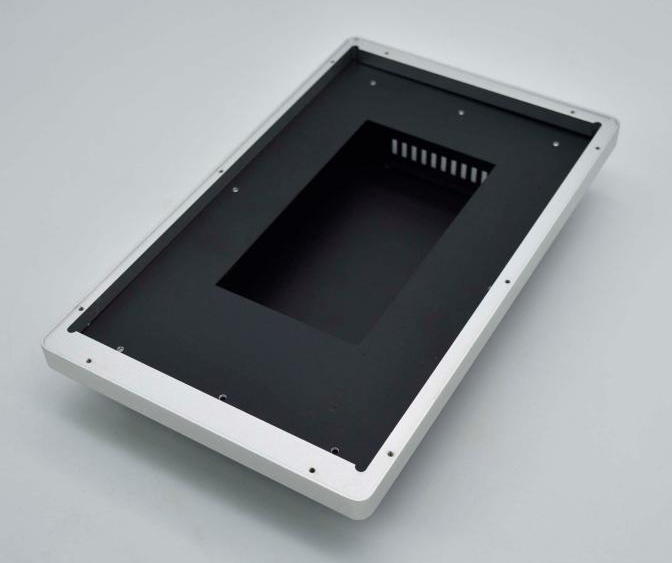

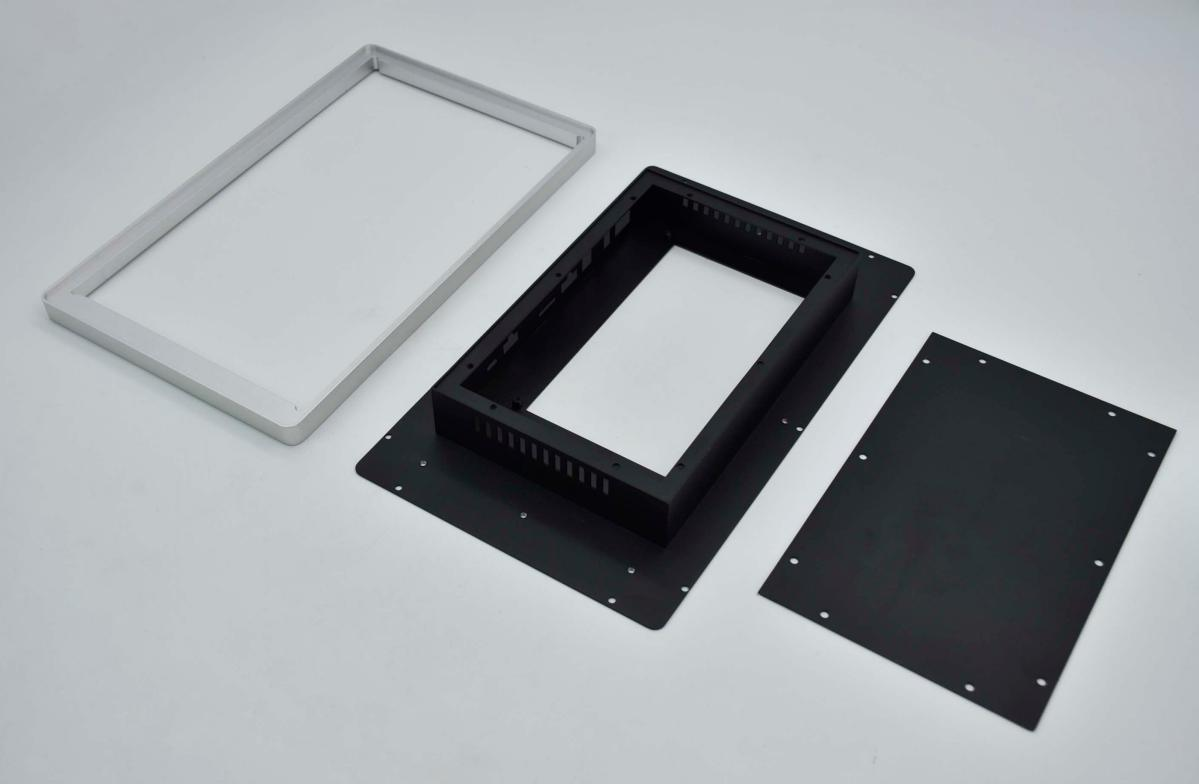

Передняя алюминиевая рамка с ЧПУ плюс лист металлическая задняя крышка , двухэтапная отделка (анодирование + порошковое покрытие), 100%-ная размерная проверка перед отгрузкой, в комплекте сертификат соответствия материалов (MTC) и отчёт о контроле.

Настраиваемые спецификации

Почему выбирают нас

1. Бесплатное проектирование Конструктивное проектирование и анализ технологичности конструкции (DFM) выполняются бесплатно — заказ размещается только после подтверждения образцов.

2. Два процесса на собственной территории Фрезерование на ЧПУ и обработка листового металла осуществляются в одном помещении. Не нужно координировать работу двух поставщиков и учитывать два срока изготовления.

3. Полная прозрачность Мы отправляем реальные фотографии на этапах механической обработки, отделки и окончательного контроля качества — проблемы выявляются до отгрузки товара, а не после.

ЧаВО

В У меня нет 3D-чертежа — только дисплей и печатная плата (PCB). Можете ли вы помочь?

А Да. Пришлите нам техническое описание дисплея и габаритные размеры печатной платы. Наши инженеры сначала подготовят 2D-чертёж для вашего утверждения, а затем создадут 3D-модель.

В Что произойдёт, если образцы не подойдут?

А Если причина — производственный брак с нашей стороны (размеры вне допуска или дефекты поверхности), мы полностью вернём плату за образцы и бесплатно изготовим их повторно.

Часть 1 — 3D-проектирование
